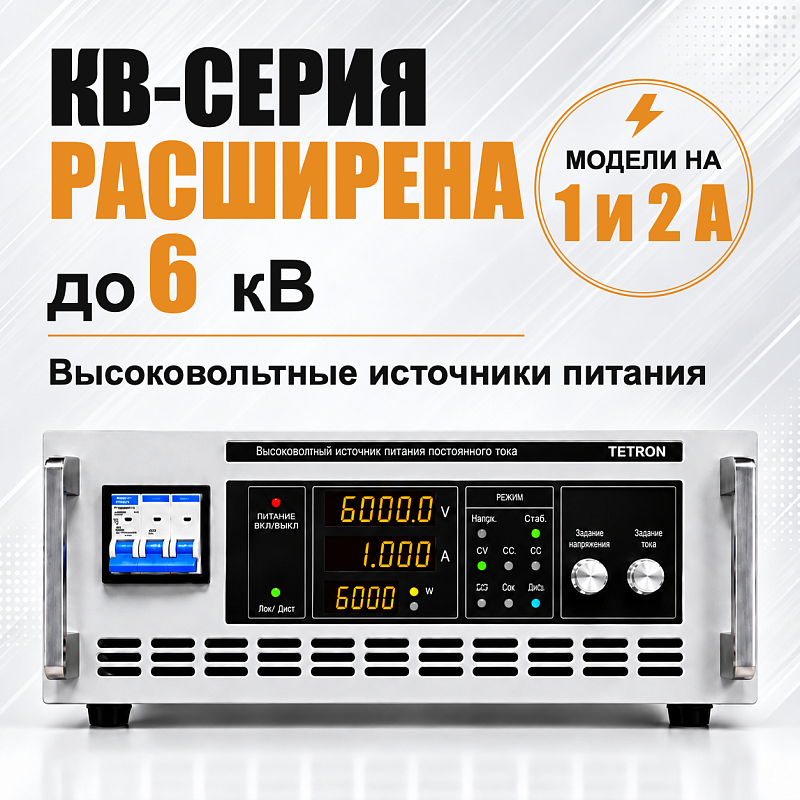

КВ-серия ТЕТРОН пополнилась двумя высоковольтными источниками питания постоянного тока: ТЕТРОН-6кВ-1А и ТЕТРОН-6кВ-2А. Обе модели обеспечивают регулируемое выходное напряжение до 6000 В. Максимальный ток составляет соответственно 1 и 2 А, а выходная мощность — 6 и 12 кВт.
Новые модели расширяют возможности источников питания КВ-серии для лабораторных установок и испытательных стендов, в которых требуется регулируемое постоянное напряжение до 6 кВ. Предусмотрены ручная настройка выходных параметров и дистанционное управление по RS-485 с поддержкой Modbus.
Модели имеют одинаковый диапазон регулировки напряжения, но отличаются допустимым выходным током, мощностью и исполнением корпуса.
| Параметр | ТЕТРОН-6кВ-1А | ТЕТРОН-6кВ-2А |
|---|---|---|
| Выходное напряжение | 0–6000 В | 0–6000 В |
| Выходной ток | 0–1 А | 0–2 А |
| Максимальная выходная мощность | 6 кВт | 12 кВт |
| Исполнение | Стоечное, 19″, 4U | Напольное |
Таким образом, при одинаковом максимальном напряжении можно выбрать источник с необходимой токовой нагрузочной способностью. Подробные характеристики и документация приведены в карточках моделей.
Для выбора источника питания необходимо определить требуемое напряжение и максимальный ток нагрузки в предполагаемом режиме работы. Выходная мощность рассчитывается как произведение напряжения и тока: P = U × I. При этом каждый из параметров должен находиться в пределах возможностей выбранной модели.
Например, при напряжении 6000 В и токе 0,6 А нагрузка потребляет 3,6 кВт. Для такой рабочей точки по выходным параметрам подходит ТЕТРОН-6кВ-1А. Если при том же напряжении требуется ток 1,5 А, мощность составляет 9 кВт — в этом случае следует выбирать ТЕТРОН-6кВ-2А.
Указанные 6 и 12 кВт достигаются при сочетании максимальных напряжения и тока. Снижение напряжения не увеличивает допустимый ток источника. Так, при 3000 В и 1 А модель ТЕТРОН-6кВ-1А отдаёт 3 кВт, а её максимальный выходной ток по-прежнему составляет 1 А. Это особенно важно при подборе оборудования для установки, работающей при разных значениях напряжения.
Окончательный выбор также зависит от характера нагрузки, продолжительности работы и возможных изменений потребляемого тока. Эти условия следует учитывать вместе с номинальными характеристиками источника.
Источники поддерживают стабилизацию напряжения CV и стабилизацию тока CC. В режиме CV прибор поддерживает установленное напряжение, а ток определяется нагрузкой. При достижении заданного ограничения тока источник автоматически переходит в режим CC и регулирует напряжение так, чтобы поддерживать установленный ток в пределах своих возможностей.
Рабочее ограничение тока и пороги срабатывания защит настраиваются отдельно. Это позволяет согласовать режим питания с допустимыми параметрами подключаемого оборудования. Предусмотрены защиты от превышения напряжения, тока и мощности, перегрева и короткого замыкания.
При ручном управлении напряжение и ограничение тока задаются поворотными регуляторами с выбором разряда. Параметры можно предварительно установить при отключённом выходе, после чего включить подачу напряжения отдельной кнопкой. Раздельные дисплеи одновременно отображают напряжение, ток, мощность и время работы.
Интерфейс RS-485 с поддержкой Modbus позволяет управлять источником дистанционно. Для работы с компьютером предусмотрено программное обеспечение. При интеграции в собственную систему управления используются команды обмена, описанные в документации прибора.
ТЕТРОН-6кВ-1А выполнен в стоечном корпусе формата 19″ высотой 4U. Модель ТЕТРОН-6кВ-2А имеет напольное исполнение. При размещении необходимо учитывать требования к питающей сети, доступ к подключениям и свободную вентиляцию активной системы охлаждения.
Подключение и эксплуатацию выполняют квалифицированные специалисты в соответствии с паспортом. Для ёмкостных, индуктивных и импульсных нагрузок необходимо соблюдать предусмотренные документацией требования к подключению и дополнительным защитным схемам.
В комплект поставки входят паспорт изделия с отметкой ОТК и сертификат о калибровке. Для подбора источника под вашу задачу сообщите специалистам ТЕТРОН требуемые напряжение и ток, тип нагрузки и предполагаемый режим работы.
