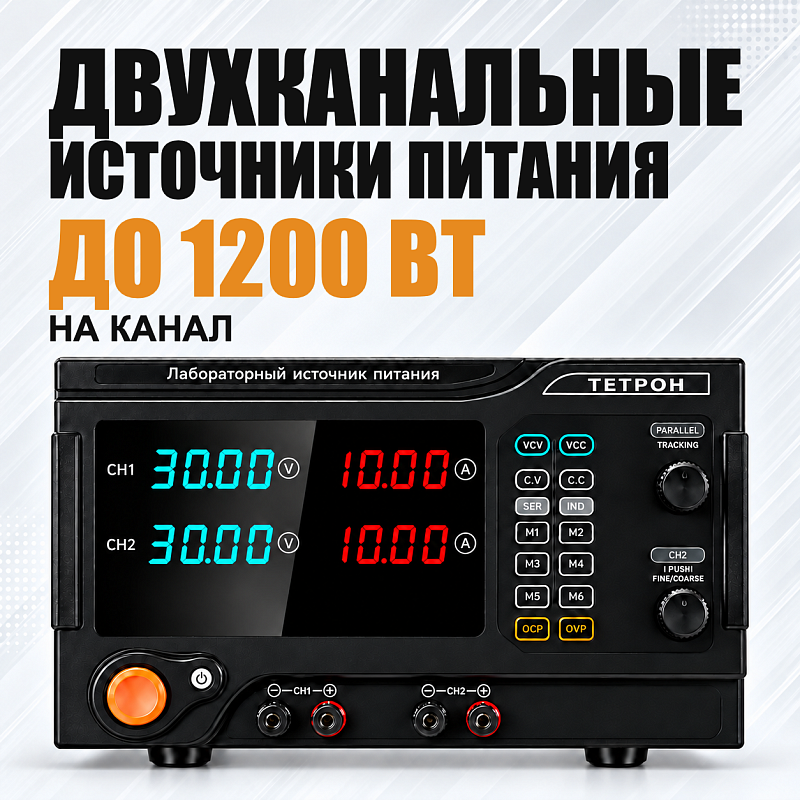

ТЕТРОН — разработчик и изготовитель программируемых источников питания постоянного тока. В двухканальной 2К-серии доступны исполнения мощностью до 1200 Вт на канал. Модульная конструкция позволяет подобрать напряжение, ток и мощность каждого канала под требования испытательного стенда, лаборатории или производственного оборудования.
Каналы не обязательно должны быть одинаковыми. При изготовлении мы комплектуем источник доступными силовыми модулями с нужным сочетанием характеристик. Если установлены два одинаковых модуля, их выходы можно использовать раздельно, соединять последовательно для увеличения напряжения или параллельно для увеличения тока.
При испытаниях оборудования разные цепи питания часто требуют разных параметров. Одной цепи нужен большой ток, другой — более высокое напряжение при меньшем токе. Двухканальный источник позволяет обеспечить обе цепи питанием с раздельной настройкой и включением выходов.
Например, модель ТЕТРОН-6020/10005 объединяет два канала с разными характеристиками.
Первый канал: напряжение 0–60 В, ток 0–20 А, максимальная выходная мощность 1200 Вт.
Второй канал: напряжение 0–100 В, ток 0–5 А, максимальная выходная мощность 500 Вт.
Это один из вариантов комплектации. В модельном ряду также представлены сочетания 15 В / 60 А и 60 В / 20 А, 30 В / 20 А и 100 В / 5 А, другие комбинации доступных модулей.
Выбрать силовые модули и посмотреть их характеристики можно в разделе «Модули, опции». На основе выбранной комбинации мы изготавливаем готовый источник питания с согласованными параметрами каналов.
Мощность до 1200 Вт относится к отдельному каналу и зависит от установленного модуля. Например, модуль 60 В / 20 А обеспечивает до 1200 Вт, а модуль 100 В / 5 А — до 500 Вт.
Для подбора источника необходимо учитывать напряжение, ток и мощность каждой подключаемой цепи. Общей мощности прибора недостаточно для определения подходящей конфигурации: каждый канал должен обеспечивать параметры своей нагрузки.
Для устройств с пусковыми токами, большой входной ёмкостью или импульсным потреблением дополнительно учитываются переходные режимы. Эти особенности влияют на выбор модулей и необходимость дополнительных защитных мер.
Источники питания 2К-серии с двумя одинаковыми силовыми модулями допускают несколько схем использования выходов. При последовательном соединении складывается напряжение каналов, при параллельном — доступный выходной ток.
Рассмотрим принцип на примере ТЕТРОН-6020-2 с двумя каналами 60 В / 20 А:
| Использование каналов | Выходные параметры | Назначение |
|---|---|---|
| Раздельное | Два выхода: до 60 В и до 20 А каждый | Питание двух отдельных цепей |
| Последовательное | Общий выход: до 120 В и до 20 А | Получение более высокого напряжения |
| Параллельное | Общий выход: до 60 В и до 40 А | Получение большего выходного тока |
В таблице показан расчёт сложения номиналов двух одинаковых модулей. Подключение и настройку выполняют по руководству по эксплуатации конкретного прибора, соблюдая ограничения по напряжению, току и мощности.
Соединять допускается только каналы с одинаковыми модулями внутри одного источника питания. Каналы с разными модулями используют раздельно. Соединение нескольких отдельных источников питания между собой не допускается. Изменять соединения можно только при отключённых выходах и отсутствии напряжения на клеммах и нагрузке.
Каждый канал поддерживает стабилизацию напряжения и тока, раздельное управление выходом и память предустановок. Для дистанционного управления предусмотрен интерфейс RS-485 и протокол Modbus RTU. Интерфейсы RS-232 и USB доступны опционально.
Программа на компьютере или ПЛК может задавать параметры каналов, управлять подачей питания, считывать измеренные значения и сохранять результаты испытаний. Последовательность действий и запись результатов реализуются в программном обеспечении стенда.
Адресация каналов и пример чтения параметров разобраны в новости об управлении источниками питания 2К и 3К по Modbus RTU. Полное описание протокола можно запросить по почте info@tetr.ru.
ООО «Тетрон» изготавливает источники питания 2К-серии с комплектацией из доступных силовых модулей. При обращении к изготовителю можно согласовать характеристики каждого канала, интерфейс управления и условия работы с конкретной нагрузкой.
Для подбора направьте техническое задание или краткое описание задачи на info@tetr.ru. Мы подберём подходящую конфигурацию и подготовим предложение на изготовление.
Доступные исполнения представлены в каталоге двухканальных источников питания 2К-серии мощностью до 1200 Вт на канал.
