ТЕТРОН УПУ-5МП-20 Программируемая пробойная установка 5кВ АС, 6кВ DC

Описание

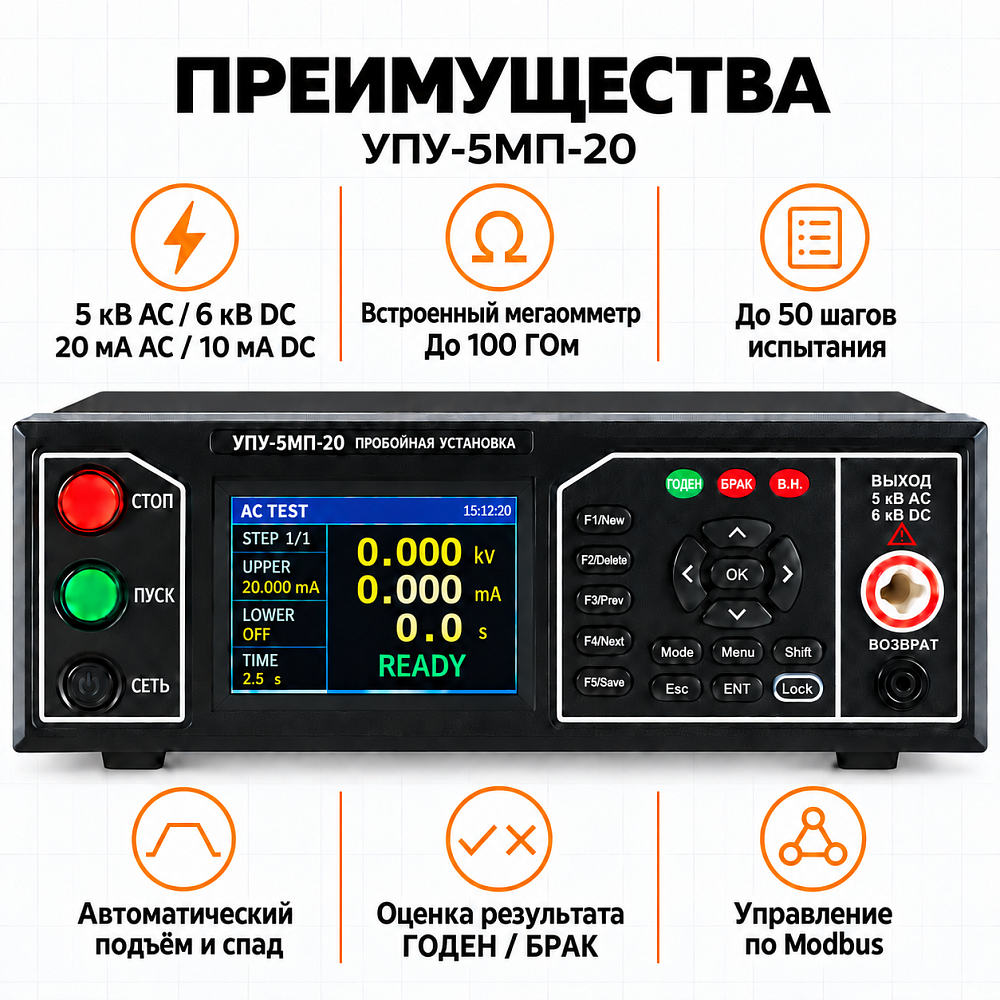

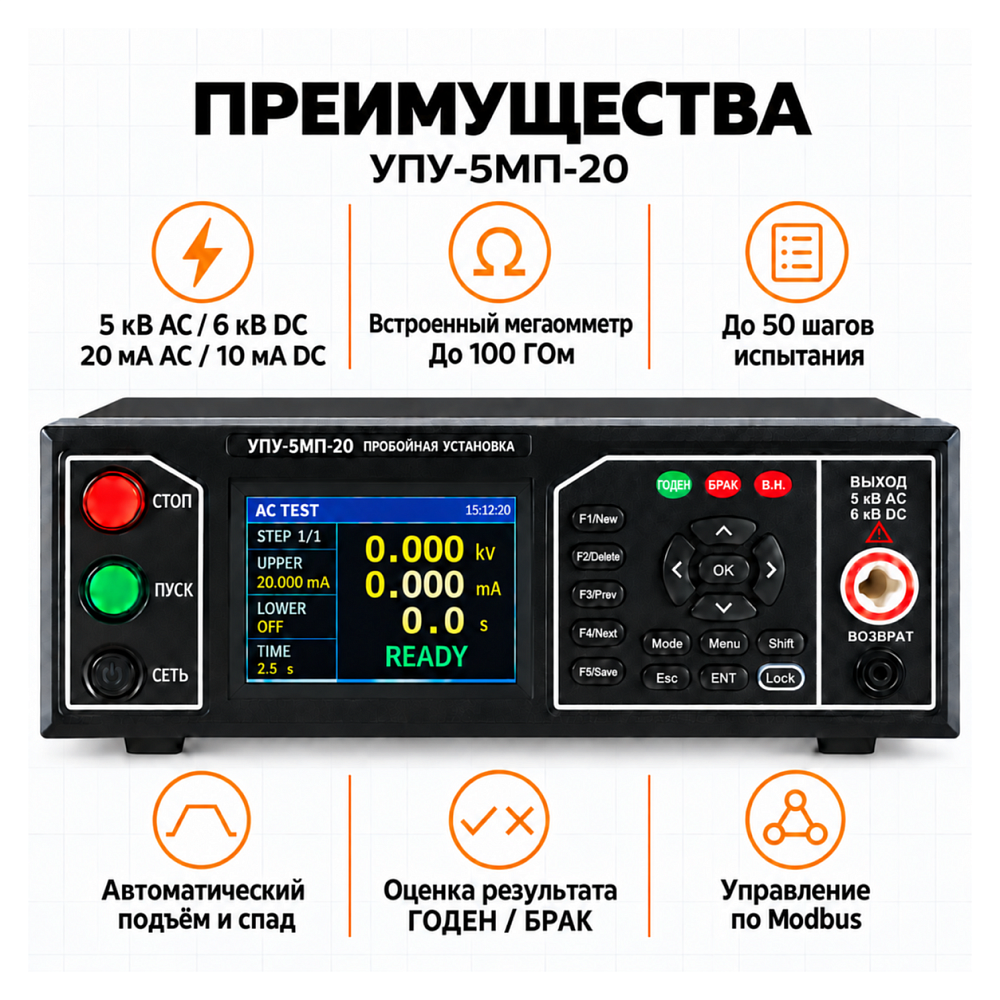

ТЕТРОН УПУ-5МП-20 — программируемая пробойная установка для испытания электрической прочности изоляции переменным напряжением до 5 кВ и постоянным до 6 кВ с контролем тока утечки до 20 мА AC и 10 мА DC. Встроенный мегаомметр измеряет сопротивление изоляции до 100 ГОм. После испытания постоянным напряжением выполняется автоматический разряд объекта. В одной программе можно объединить до 50 шагов с отдельными настройками режима, напряжения, времени и допустимых пределов.
Цветной TFT-дисплей диагональю 3,5 дюйма одновременно отображает напряжение, ток и время испытания. Результат проверки оценивается автоматически; световая и звуковая сигнализация сообщает о соответствии заданным пределам. УПУ-5МП-20 применяется для контроля изоляции кабелей, трансформаторов, электронных компонентов и другого электрооборудования. Интерфейсы RS232 и RS485 с поддержкой Modbus RTU позволяют управлять установкой и считывать результаты с помощью внешней системы. Настольное исполнение подходит для лабораторий и участков производственного контроля.

Характеристики

Испытательное напряжение	переменное (AC) и постоянное (DC)
Диапазон выходного напряжения (AC)	0,050–5,000 кВ
Максимальный ток утечки (AC)	20 мА
Выходная мощность (AC)	100 ВА
Диапазон выходного напряжения (DC)	0,050–6,000 кВ
Максимальный ток утечки (DC)	10 мА
Выходная мощность (DC)	60 Вт
Встроенный мегаомметр	измерение сопротивления изоляции до 100 ГОм
Напряжение измерения сопротивления изоляции	50–5000 В; диапазон до 100 ГОм при напряжении от 500 В
Регулировка напряжения	программируемая, с передней панели или через интерфейс управления
Установка порогов тока утечки	цифровая, программируемые верхний и нижний пределы
Таймер	от 0,3 до 999,9 с
Программа испытаний	до 50 шагов в одной программе; сохранение настроек во внутренней памяти
Разряд после испытания	автоматический после испытаний DC и измерения сопротивления изоляции

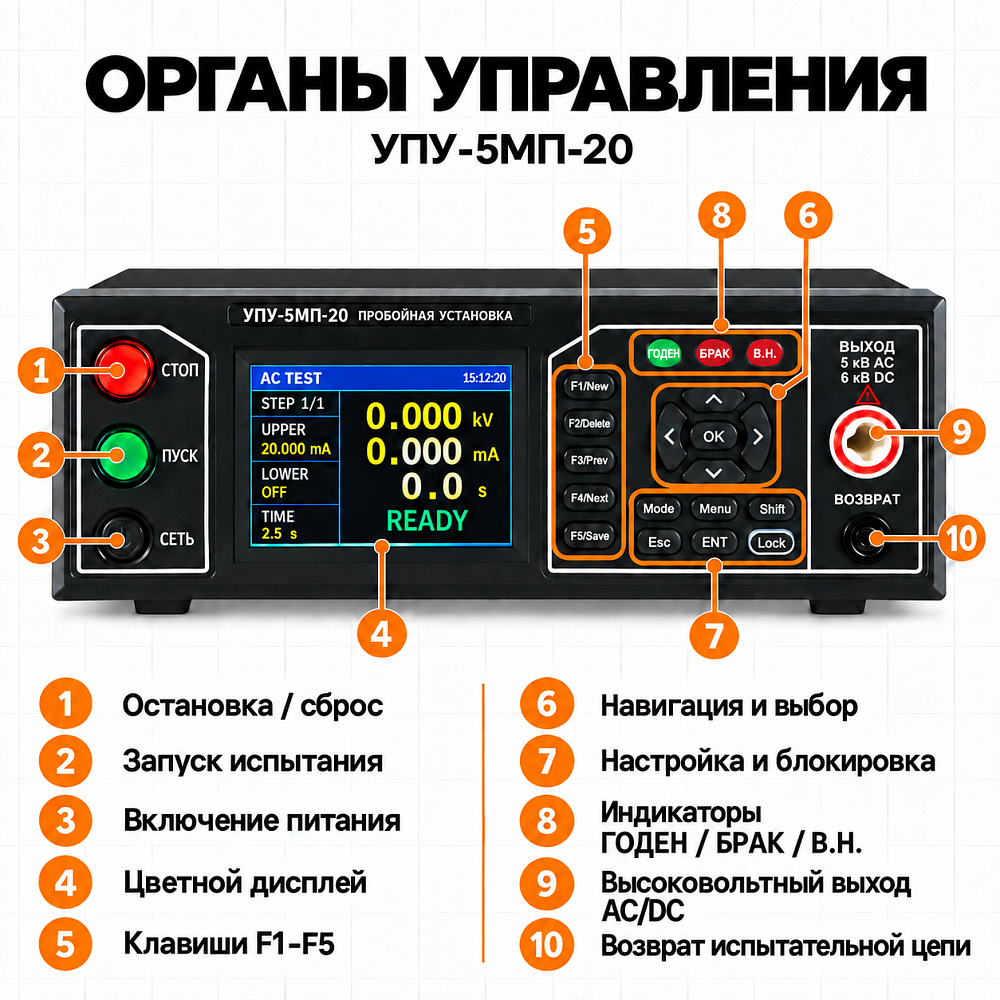

Дисплей	цветной TFT, 3,5 дюйма; отображение напряжения, тока, времени и результата
Сигнализация	световая и звуковая, автоматическая оценка результата
Индикация	«ГОДЕН» / «БРАК» — результат проверки; «В.Н.» — состояние высоковольтного выхода

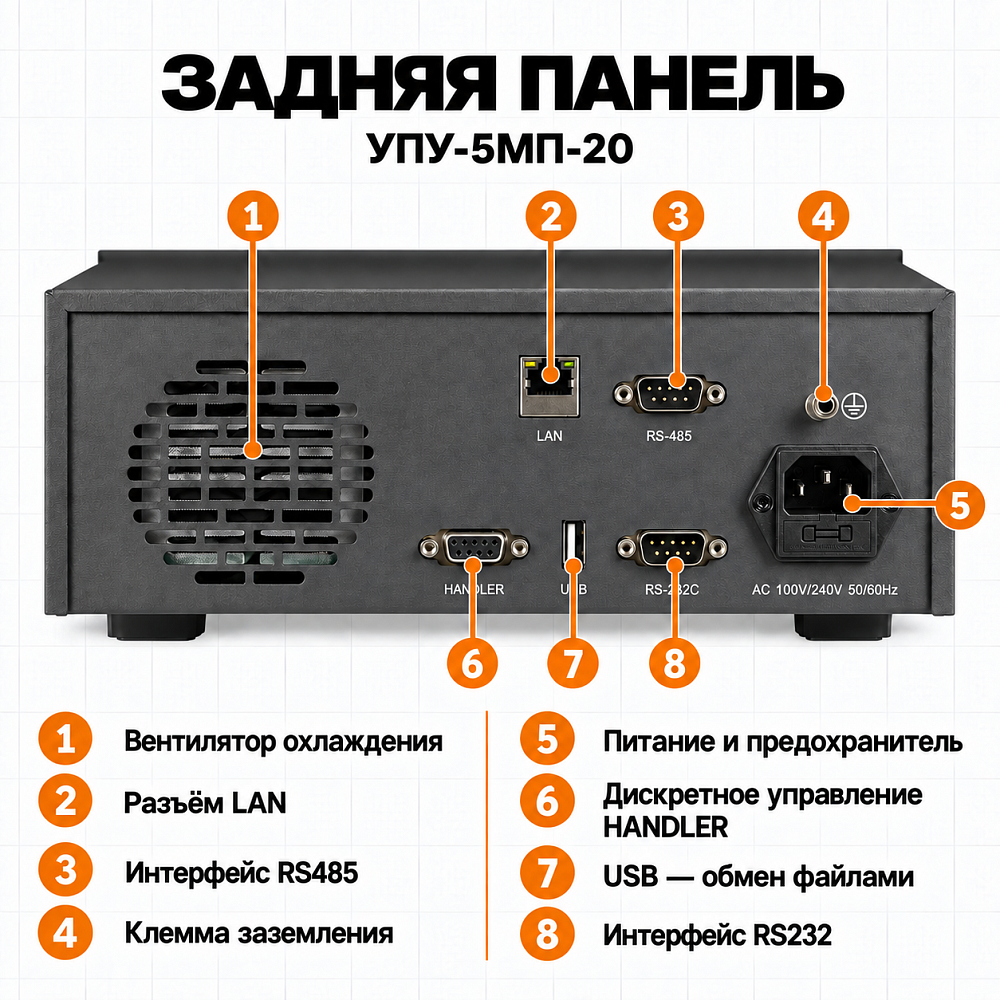

Дистанционное управление	RS232, RS485; протокол Modbus RTU
Питание	однофазная сеть 100–240 В AC, 50/60 Гц
Условия эксплуатации	температура от +5 до +35 °C, влажность 20–80 %, без конденсации
Условия хранения	температура от −20 до +60 °C, влажность менее 90 %, без конденсации
Исполнение	настольное, металлический корпус

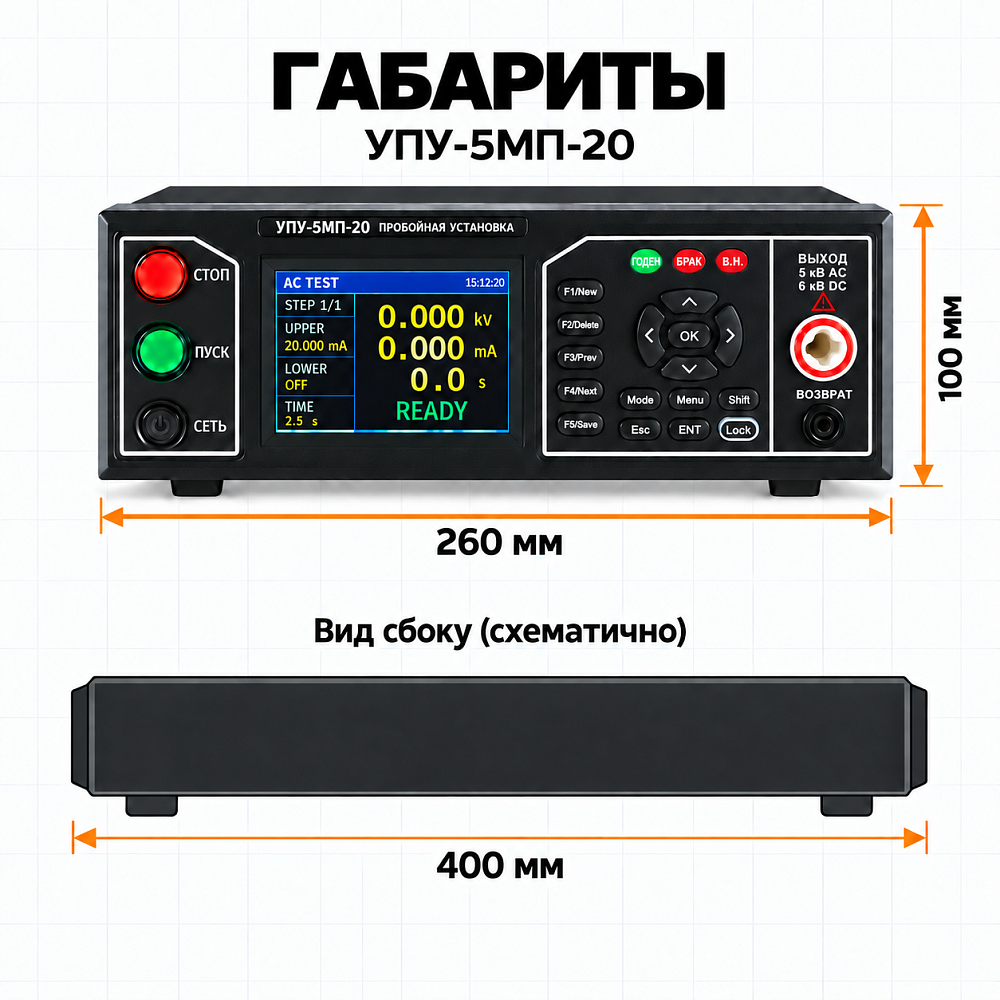

Габаритные размеры	260 × 100 × 400 мм (Ш × В × Г)
Масса	7 кг
Технические условия (ТУ)	ТУ 26.51.43-004-48526697-2018

Комплектность

	Пробойная установка	Кол-во: 1
	Высоковольтный пробник	Кол-во: 1
	Кабель измерительный токовый	Кол-во: 1
	Сетевой кабель	Кол-во: 1
	Паспорт изделия с отметкой ОТК	Кол-во: 1
	Сертификат о калибровке	Кол-во: 1
