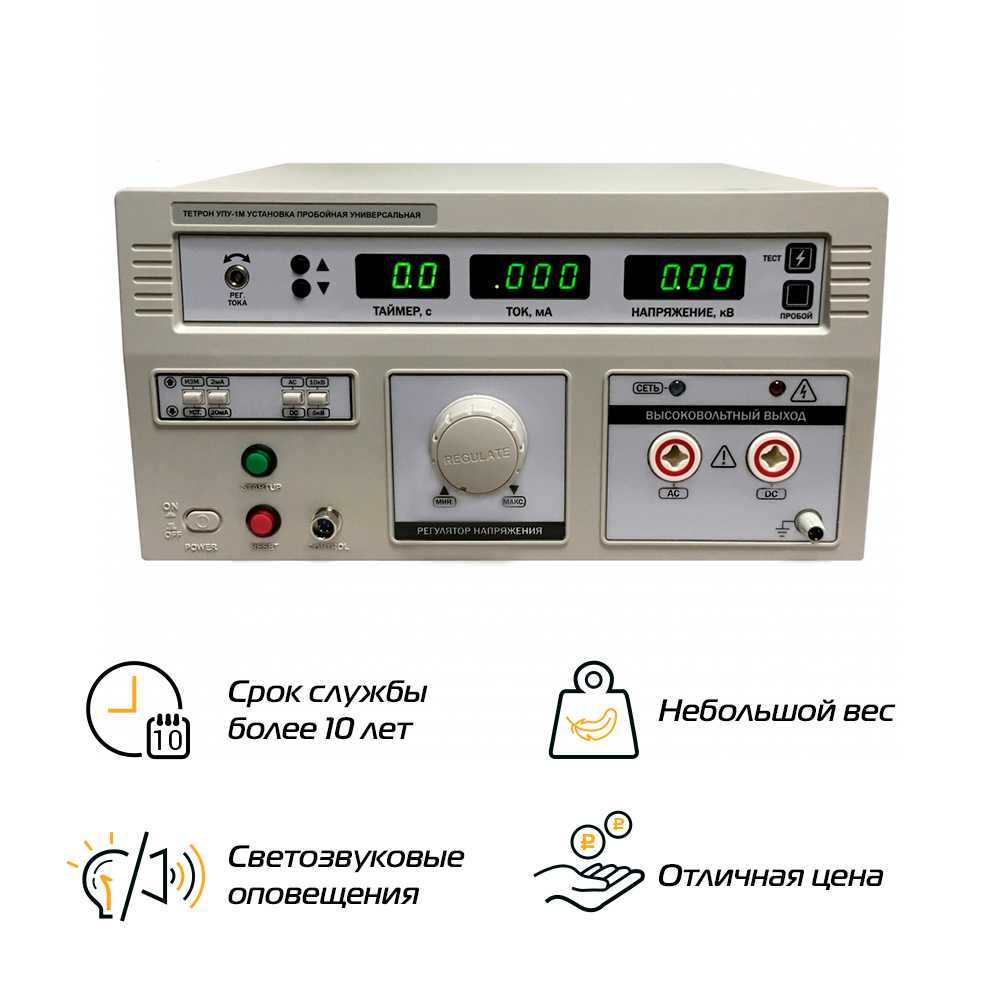

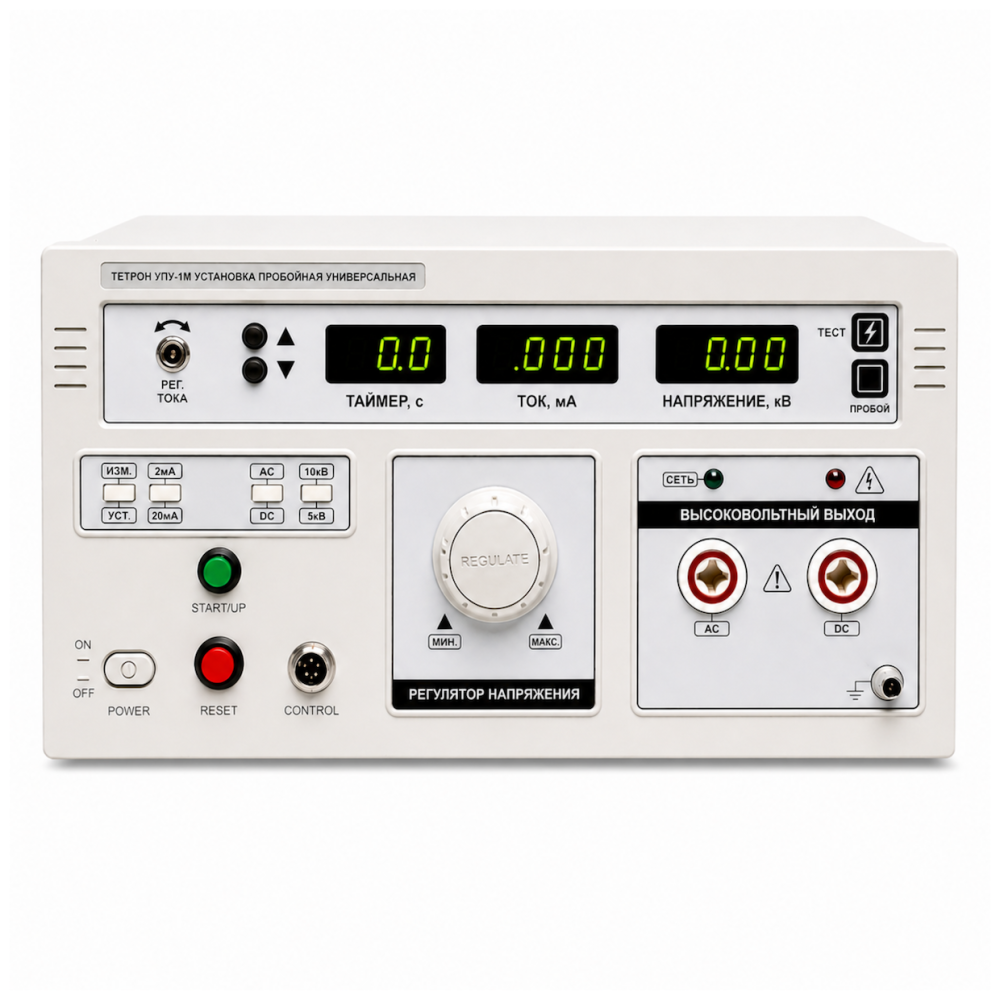

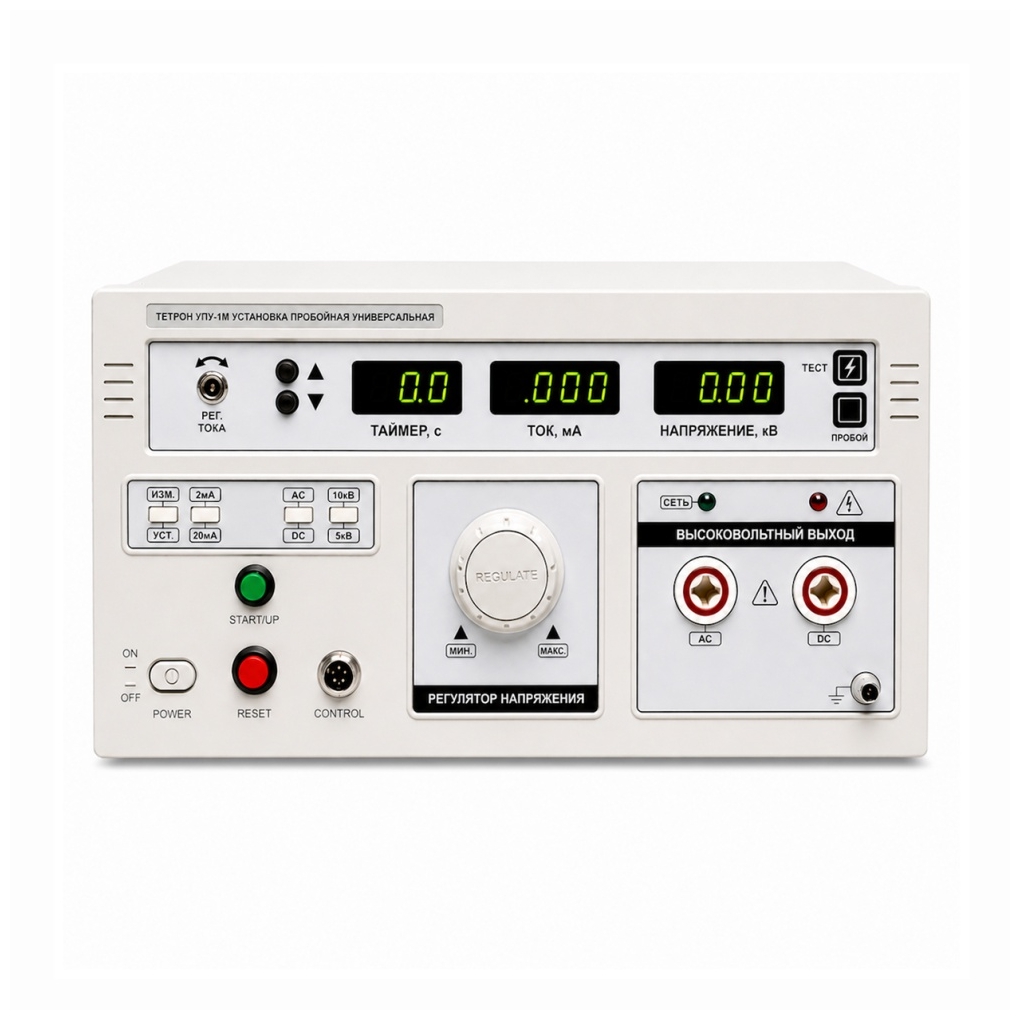

ТЕТРОН УПУ-1М Универсальная пробойная установка 10кВ AC, 10кВ DC

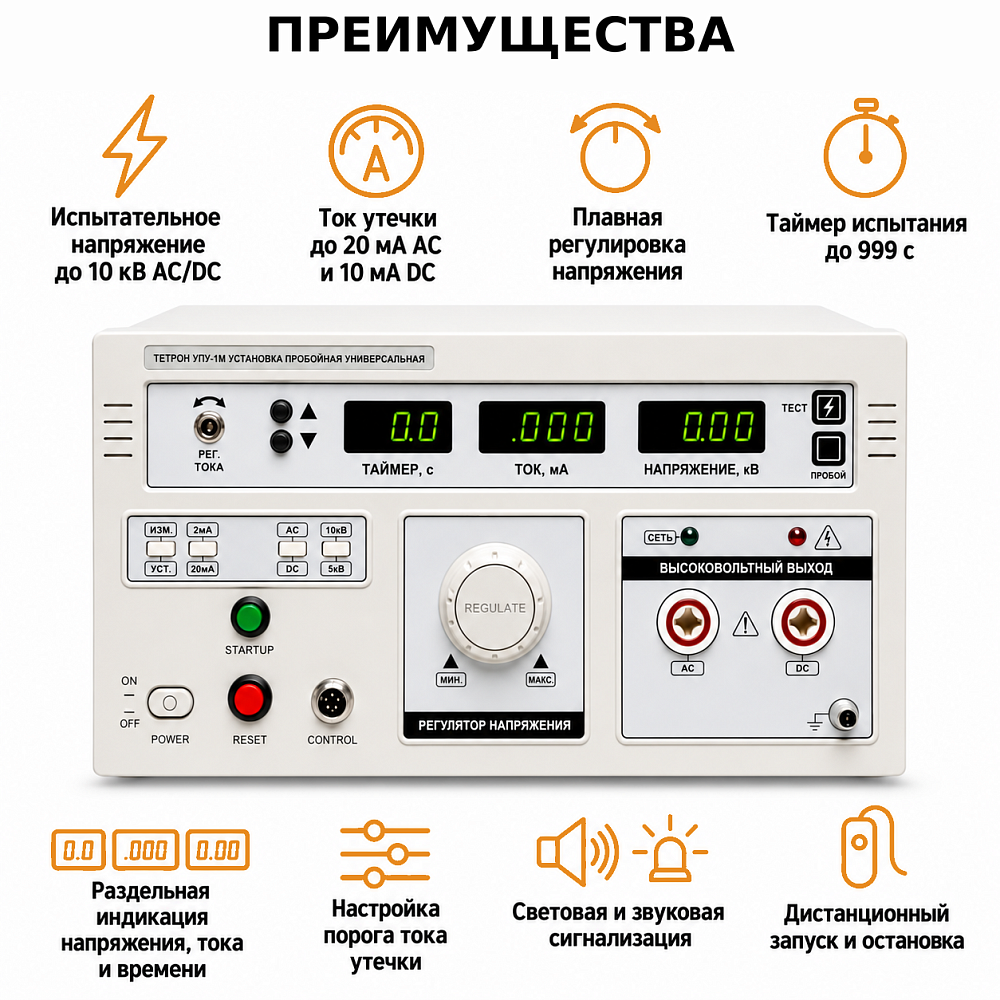

ТЕТРОН УПУ-1М является высоковольтной пробойной установкой, предназначенной для генерирования напряжения переменного тока АС до 10 кВ и измерения тока утечки до 20 мА, а также генерирования постоянного тока DC до 10 кВ и измерения тока утечки до 10 мА.
Гибкая настройка порога точки утечки и времени испытания. Световая и звуковая сигнализация критических событий.

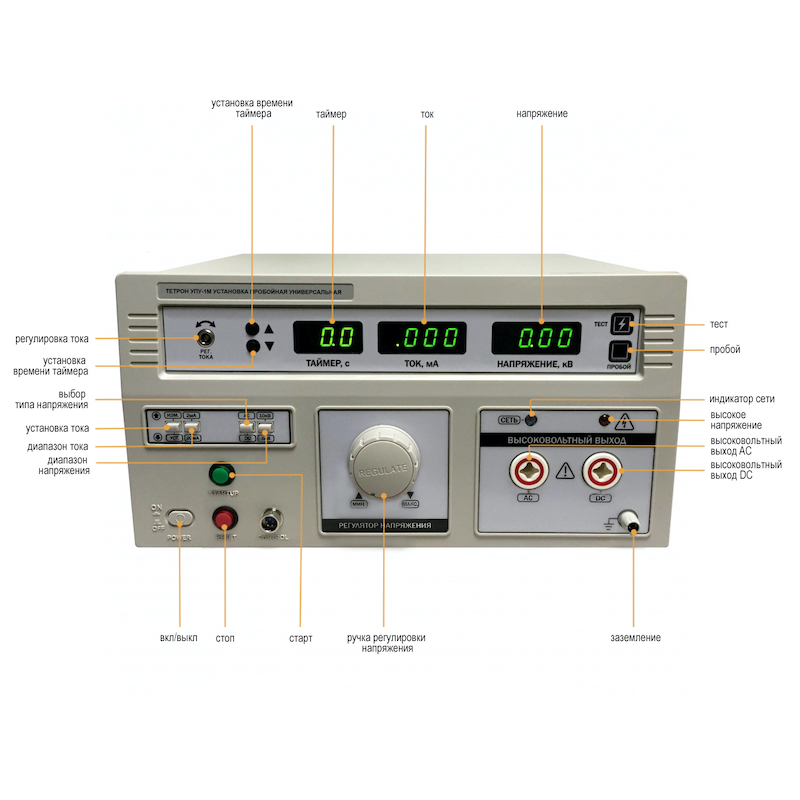

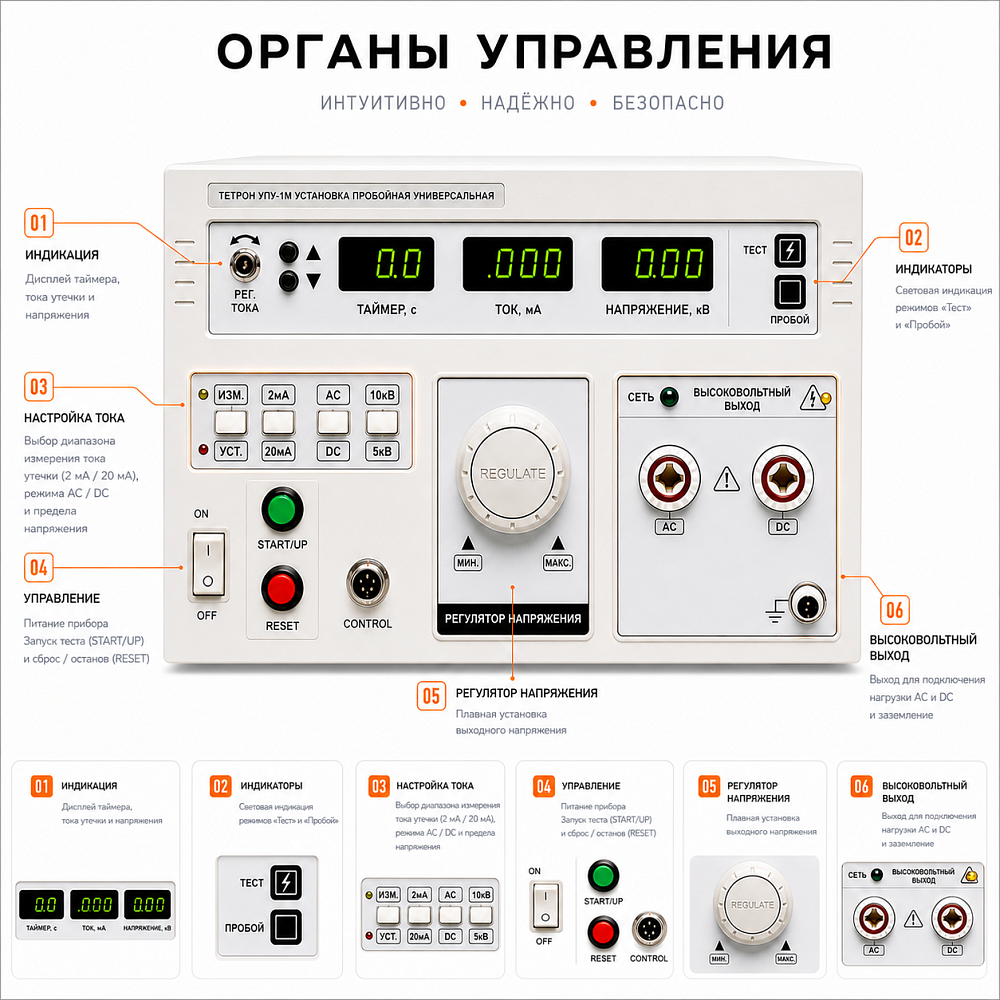

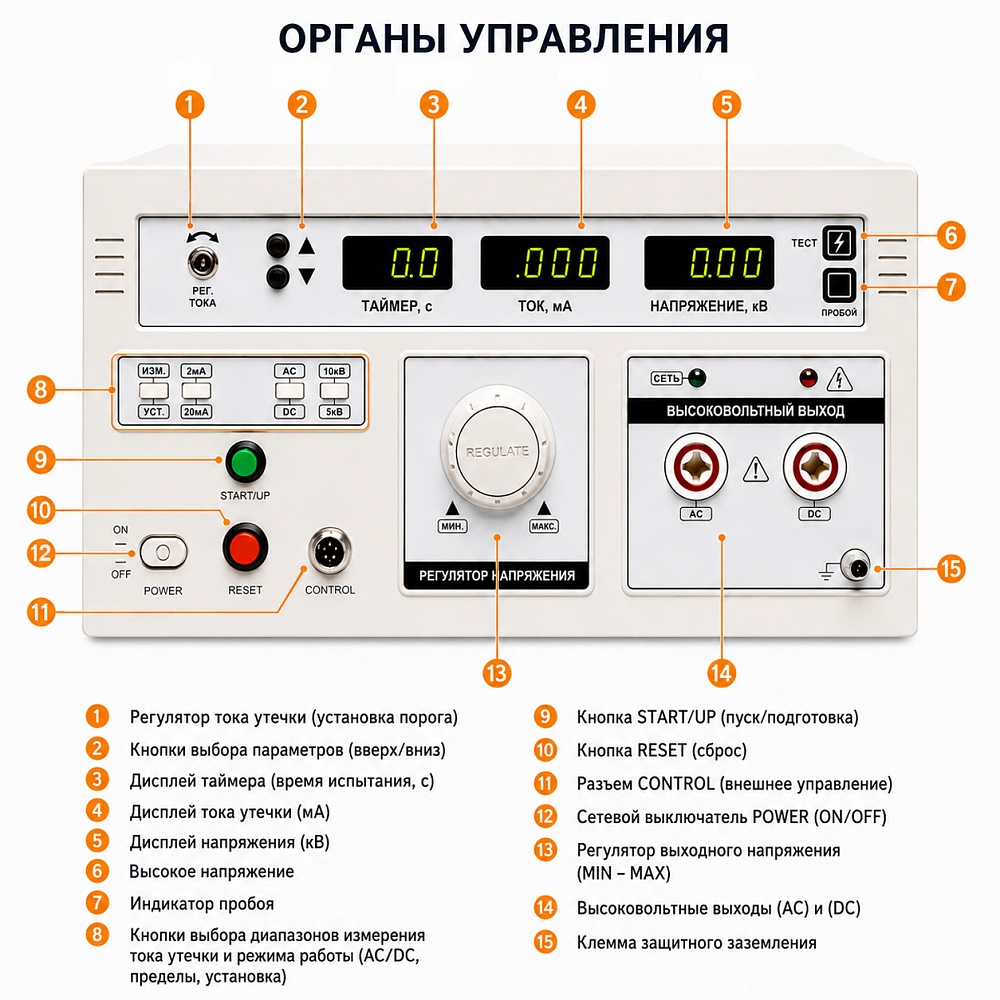

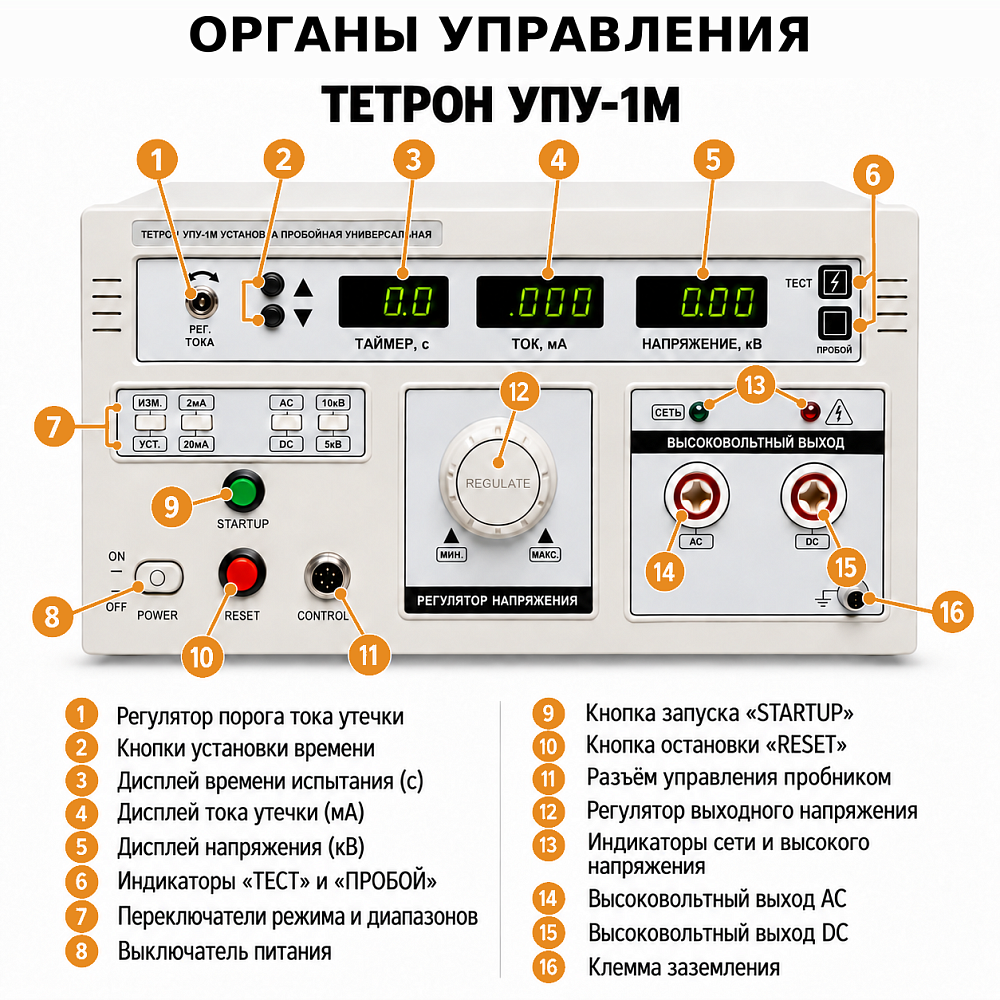

Пробойная установка УПУ-1М снабжена ярким цифровым дисплеем с раздельным отображением тока, напряжения и таймера.
Применяется для проведения испытаний изоляции силовых кабелей, электроустановок, диэлектриков, средств защиты, тестирования компонентов, емкостей.
В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.

Выходное напряжение (AC)	0 - 10 кВ
Максимальная мощность (AC)	200 ВА
Максимальный ток (AC)	20 мА
Форма выходного сигнала	синусоидальная
Нестабильность (AC)	±5% + 3 е.м.р.
Выходное напряжение (DC)	0 - 10 кВ
Максимальная мощность (DC)	100 ВА
Максимальный ток (DC)	10 мА
Пульсации (DC)	±5% + 3 е.м.р.
Таймер теста	0 - 999 с.
Разрешение установки таймера	0.1 с до 100 с, 1 с свыше 100 с.
Питание	однофазное, 220В±10%, 50Гц

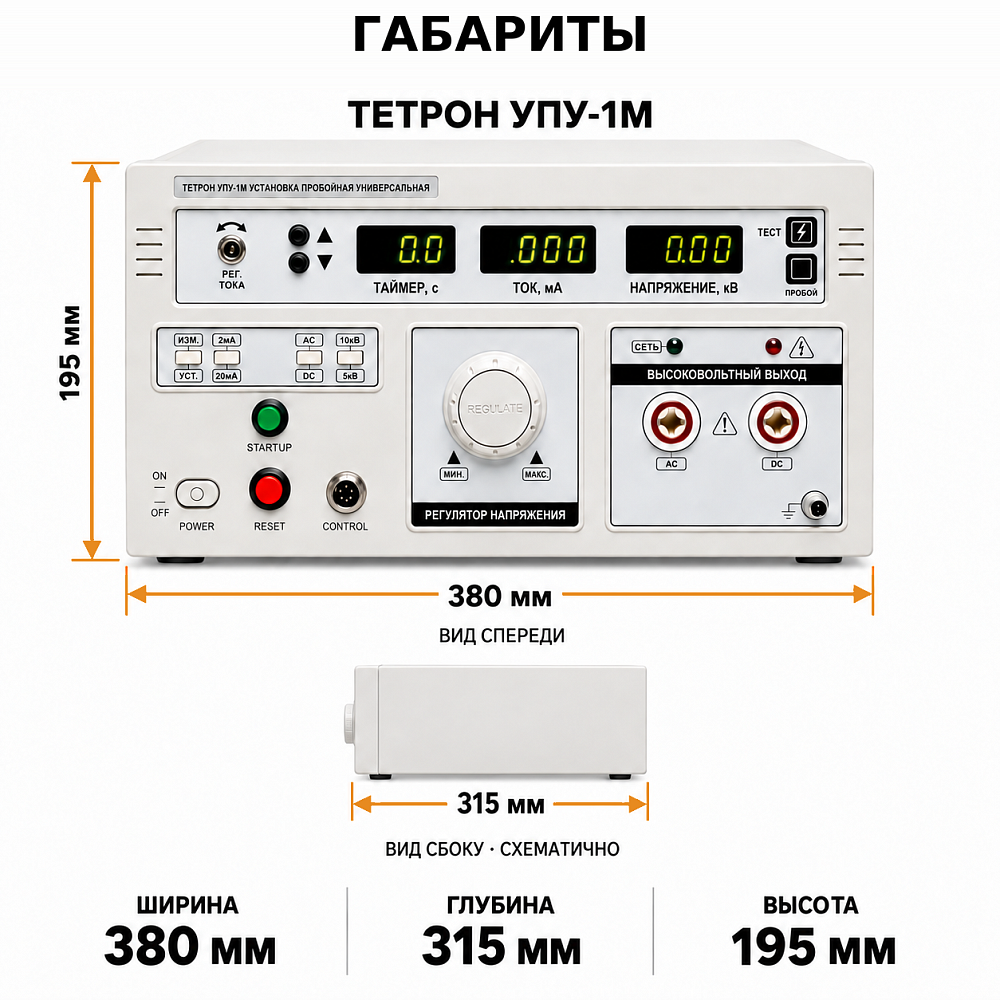

Габаритные размеры	380х315х195 мм
Масса	15 кг
Технические условия (ТУ)	ТУ 26.51.43-004-48526697-2018

	Пробойная установка	Кол-во: 1
	Высоковольтный пробник	Кол-во: 1
	Кабель измерительный токовый	Кол-во: 1
	Сетевой кабель	Кол-во: 1
	Паспорт изделия с отметкой ОТК	Кол-во: 1
	Сертификат о калибровке	Кол-во: 1

	Паспорт на универсальные пробойные установки УПУ	Скачать
	Программа и методика аттестации на универсальные пробойные установки УПУ	Скачать
	Декларация о соответствии установок УПУ требованиям ТР ТС "Электромагнитная совместимость технических средств" и "О безопасности низковольтного оборудования"	Скачать
	Свидетельство о регистрации торгового знака ТЕТРОН	Скачать
	Краткие сравнительные характеристики пробойных установок марки ТЕТРОН	Скачать
