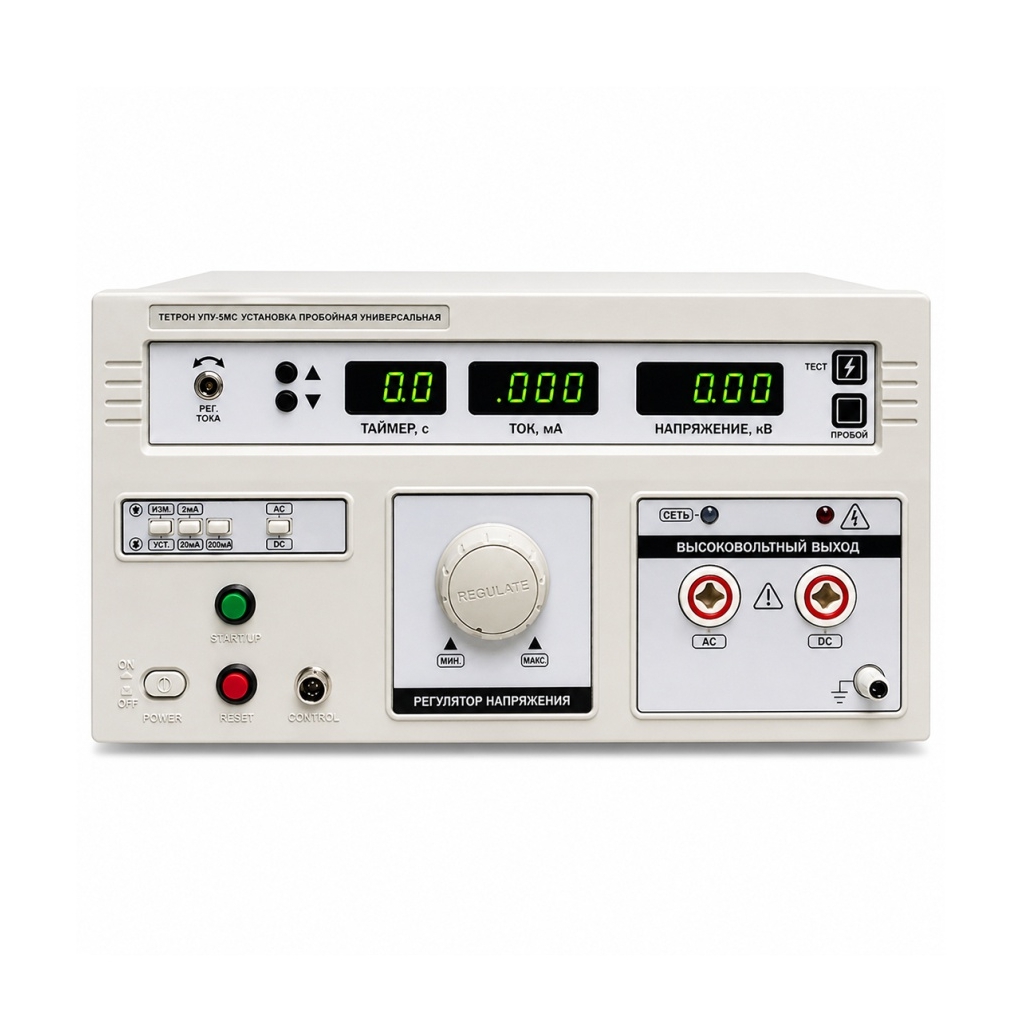

ТЕТРОН УПУ-5МС Универсальная пробойная установка 5кВ АС, 5кВ DC

ТЕТРОН УПУ-5МС — высокомощная пробойная установка для испытания изоляции переменным и постоянным напряжением до 5 кВ. Максимальный контролируемый ток утечки достигает 200 мА в режиме AC и 20 мА в режиме DC. Выходная мощность до 1000 ВА позволяет работать с объектами, для испытания которых возможностей стандартных установок недостаточно.

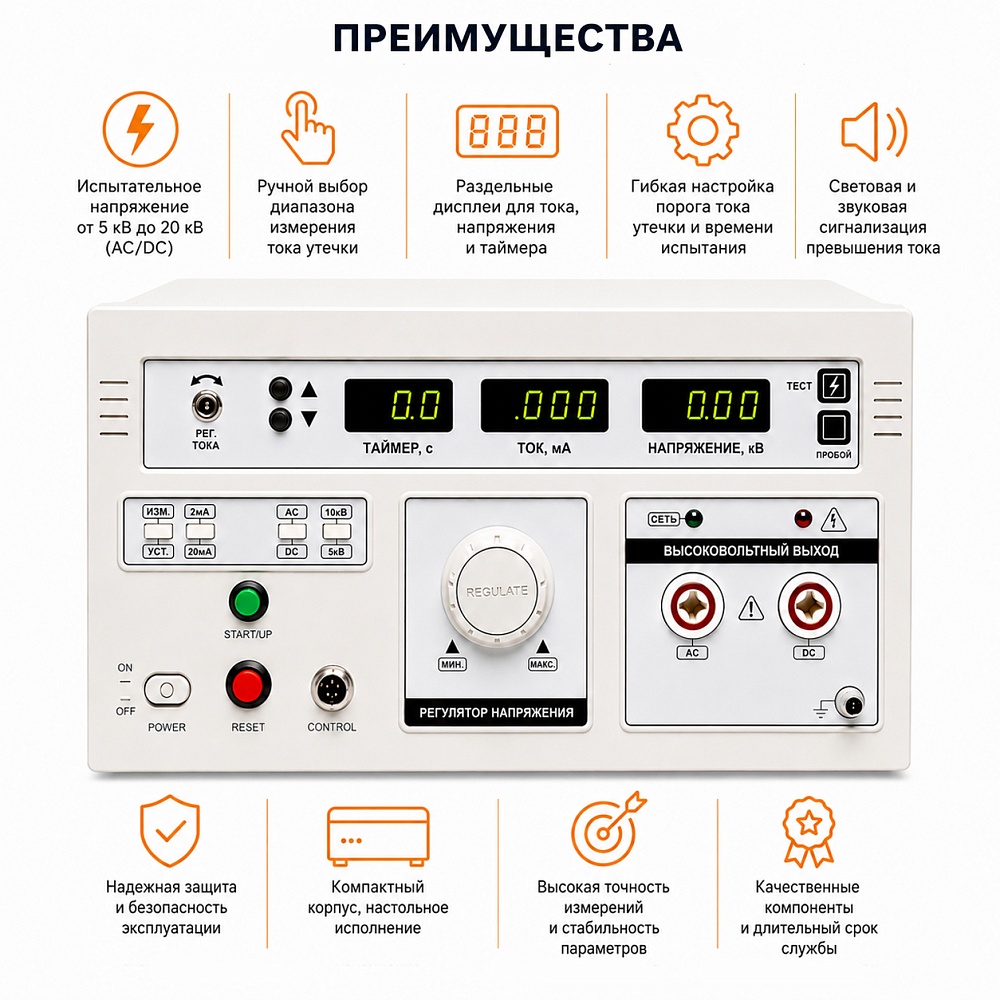

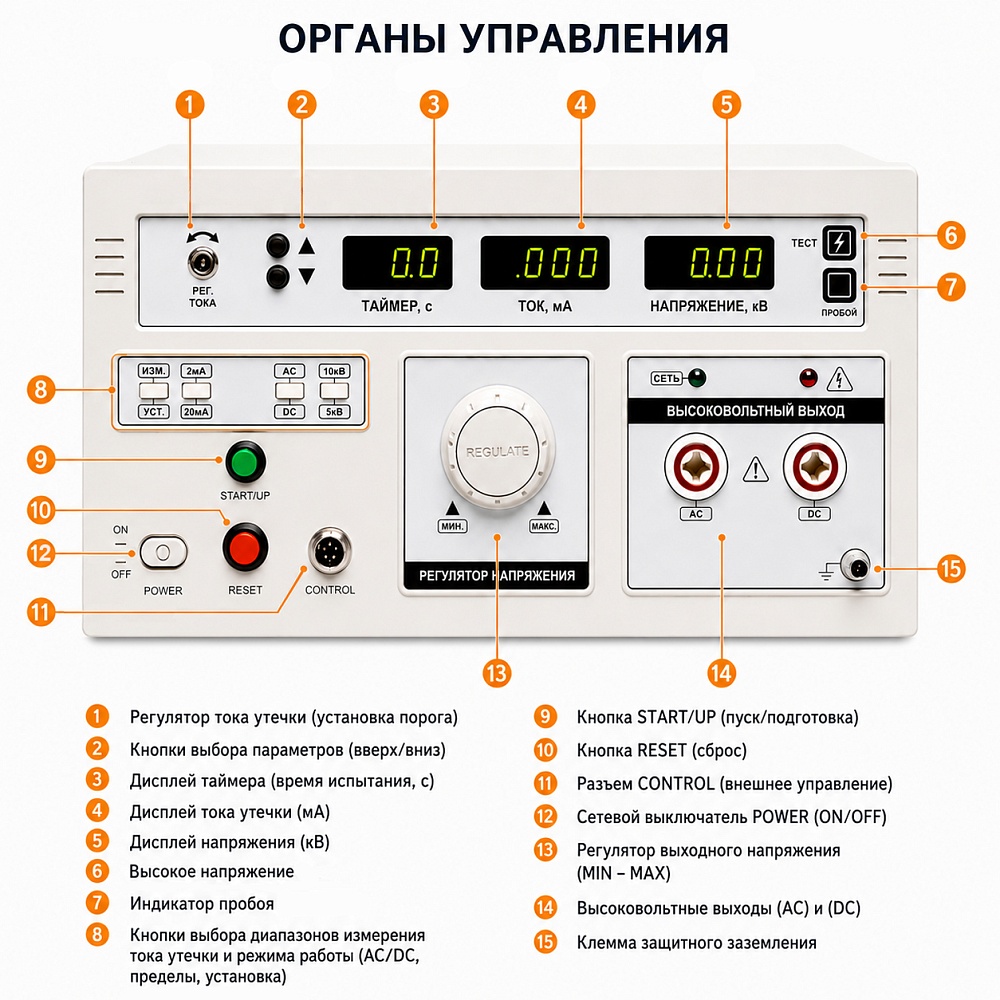

Прибор обеспечивает плавную регулировку напряжения, настройку порога тока утечки и установку времени испытания. Три раздельных цифровых индикатора одновременно показывают напряжение, ток и таймер, а световая и звуковая сигнализация предупреждает о превышении заданного значения. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

Выходное напряжение (AC)	0 - 5 кВ
Максимальная мощность (AC)	1000 ВА
Максимальный ток (AC)	200 мА
Форма выходного сигнала	синусоидальная
Нестабильность (AC)	±5% + 3 е.м.р.
Выходное напряжение (DC)	0 - 5 кВ
Максимальная мощность (DC)	100 ВА
Максимальный ток (DC)	20 мА
Пульсации (DC)	±5% + 3 е.м.р.
Таймер теста	0 - 999 с.
Разрешение установки таймера	0.1 с до 100 с, 1 с свыше 100 с.
Питание	однофазное, 220В±10%, 50Гц
Габаритные размеры	407х378х193 мм
Масса	25 кг
Технические условия (ТУ)	ТУ 26.51.43-004-48526697-2018

	Пробойная установка	Кол-во: 1
	Высоковольтный пробник	Кол-во: 1
	Кабель измерительный токовый	Кол-во: 1
	Сетевой кабель	Кол-во: 1
	Паспорт изделия с отметкой ОТК	Кол-во: 1
	Сертификат о калибровке	Кол-во: 1

	Декларация о соответствии установок УПУ требованиям ТР ТС "Электромагнитная совместимость технических средств" и "О безопасности низковольтного оборудования"	Скачать
	Каталог пробойных установок марки ТЕТРОН	Скачать
	Паспорт на универсальные пробойные установки	Скачать
	Программа и методика аттестации на универсальные пробойные установки	Скачать
	Свидетельство о регистрации торгового знака ТЕТРОН	Скачать
