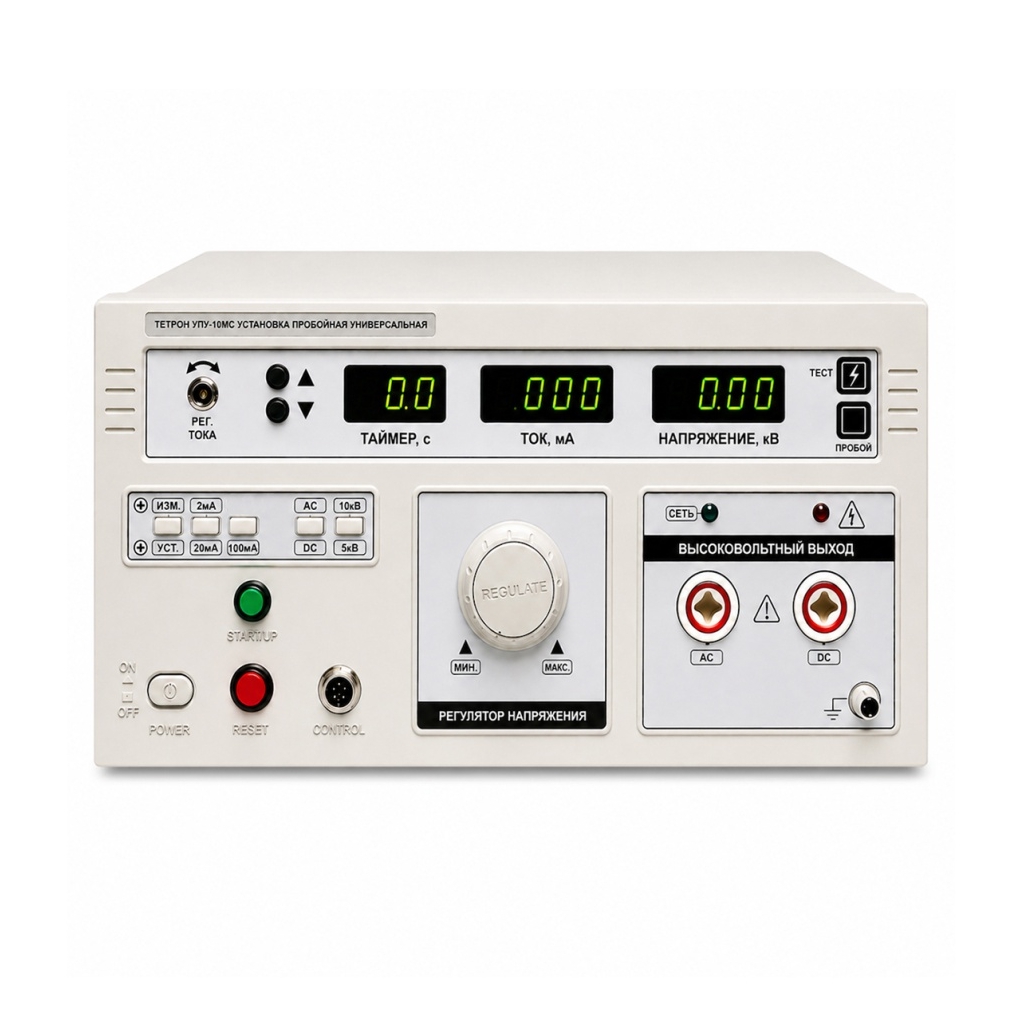

ТЕТРОН УПУ-10МС Универсальная пробойная установка 10кВ AC, 10кВ DC

ТЕТРОН УПУ-10МС — высокомощная пробойная установка для испытания электрической прочности изоляции переменным и постоянным напряжением до 10 кВ. Максимальный контролируемый ток утечки составляет 100 мА в режиме AC и 20 мА в режиме DC. Выходная мощность до 1000 ВА делает установку подходящей для объектов с повышенным током утечки и сложных производственных испытаний.

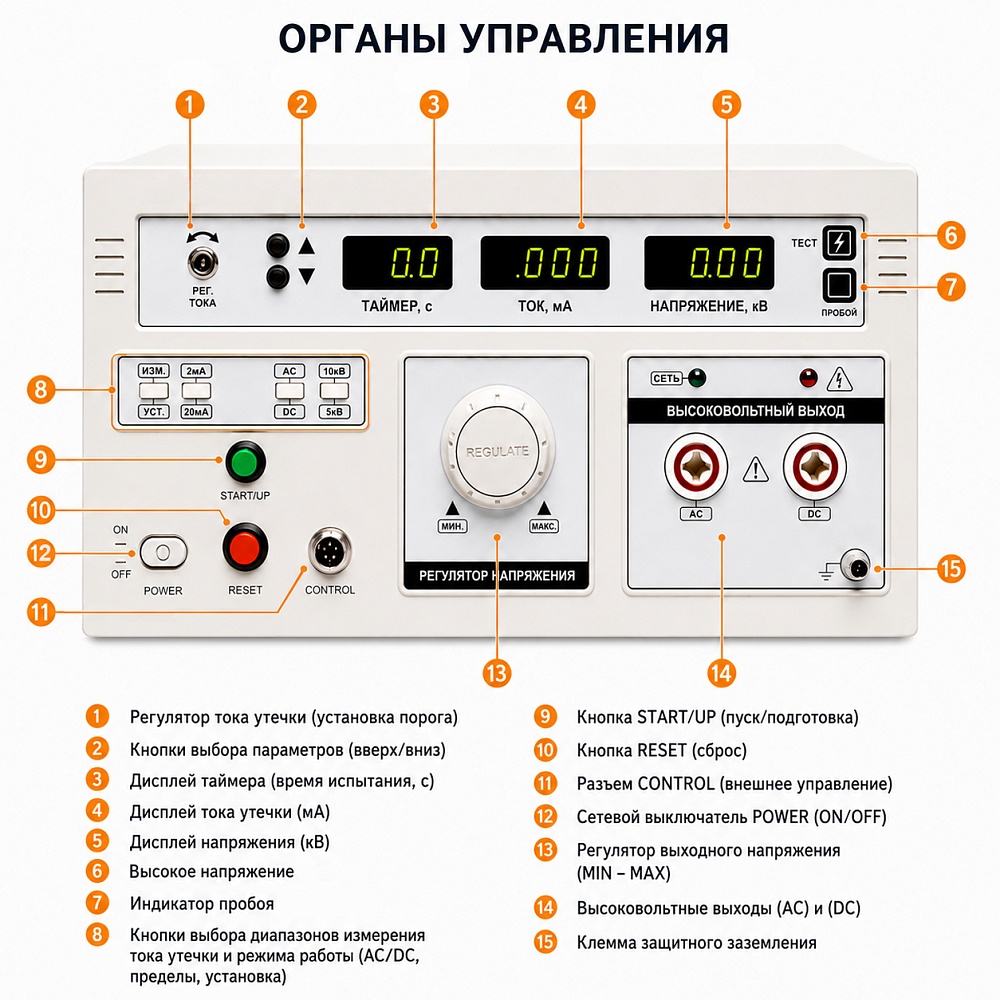

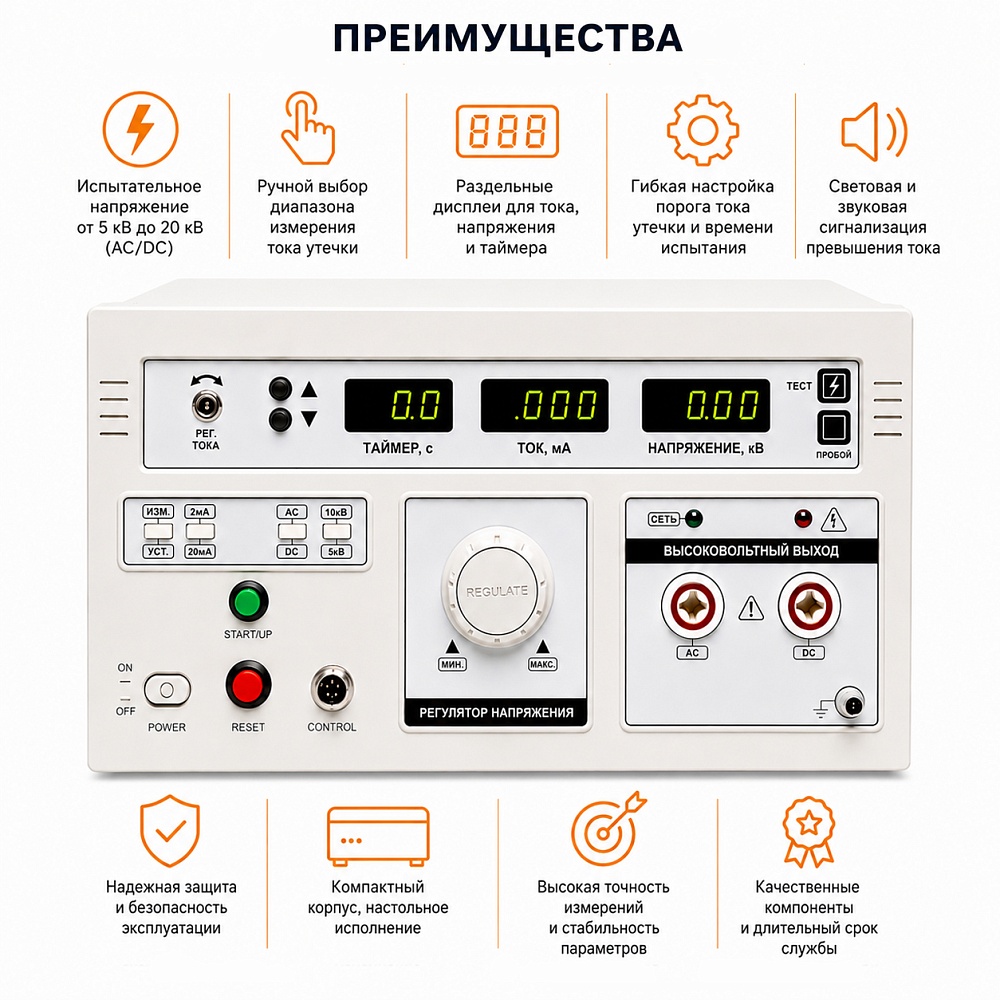

Плавная регулировка напряжения, настраиваемый порог тока и программируемое время позволяют подготовить необходимый режим испытания. Напряжение, ток утечки и таймер отображаются на отдельных цифровых индикаторах. Световая и звуковая сигнализация предупреждает о превышении заданного значения. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.

Выходное напряжение (AC)	0 - 10 кВ
Максимальная мощность (AC)	1000 ВА
Максимальный ток (AC)	100 мА
Форма выходного сигнала	синусоидальная
Нестабильность (AC)	±5% + 3 е.м.р.
Выходное напряжение (DC)	0 - 10 кВ
Максимальная мощность (DC)	200 ВА
Максимальный ток (DC)	20 мА
Пульсации (DC)	±5% + 3 е.м.р.
Таймер теста	0 - 999 с.
Разрешение установки таймера	0.1 с до 100 с, 1 с свыше 100 с.
Питание	однофазное, 220В±10%, 50Гц
Габаритные размеры	430х380х220 мм
Масса	28 кг
Технические условия (ТУ)	ТУ 26.51.43-004-48526697-2018

	Пробойная установка	Кол-во: 1
	Высоковольтный пробник	Кол-во: 1
	Кабель измерительный токовый	Кол-во: 1
	Сетевой кабель	Кол-во: 1
	Паспорт изделия с отметкой ОТК	Кол-во: 1
	Сертификат о калибровке	Кол-во: 1

	Декларация о соответствии установок УПУ требованиям ТР ТС "Электромагнитная совместимость технических средств" и "О безопасности низковольтного оборудования"	Скачать
	Каталог пробойных установок марки ТЕТРОН	Скачать
	Паспорт на универсальные пробойные установки	Скачать
	Программа и методика аттестации на универсальные пробойные установки	Скачать
	Свидетельство о регистрации торгового знака ТЕТРОН	Скачать
